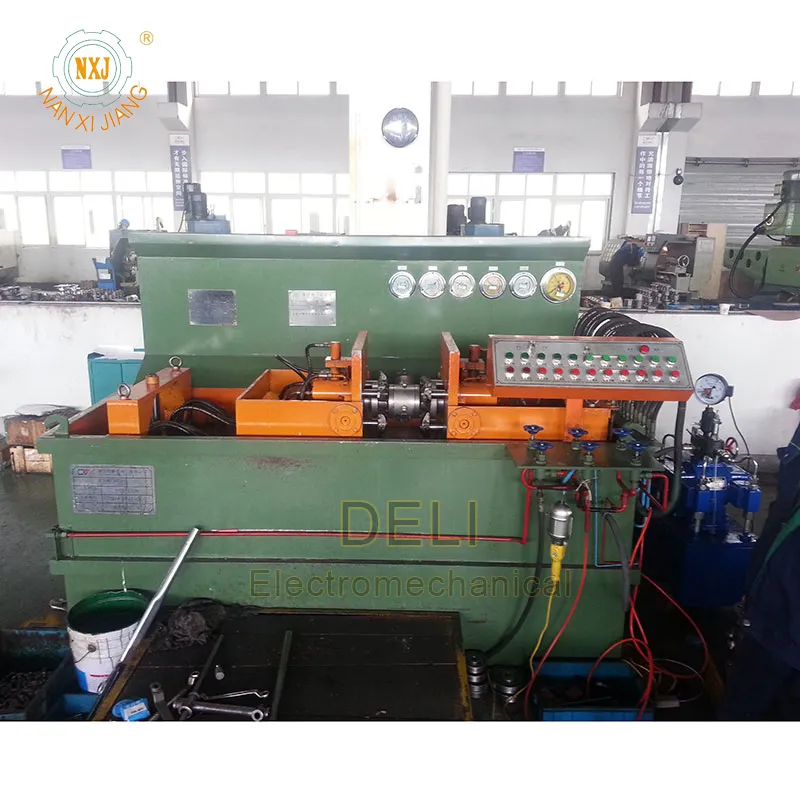

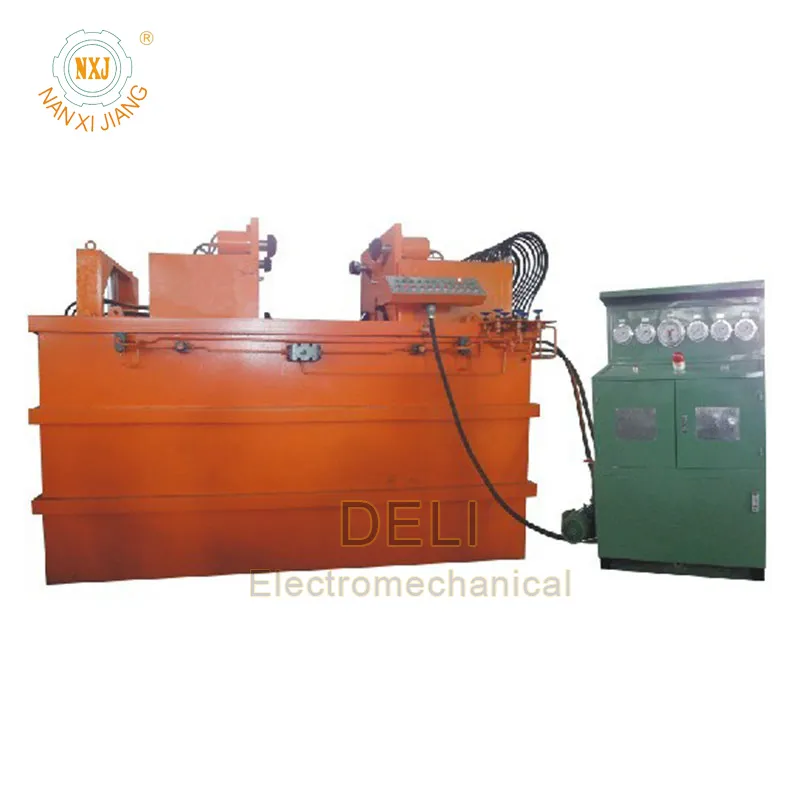

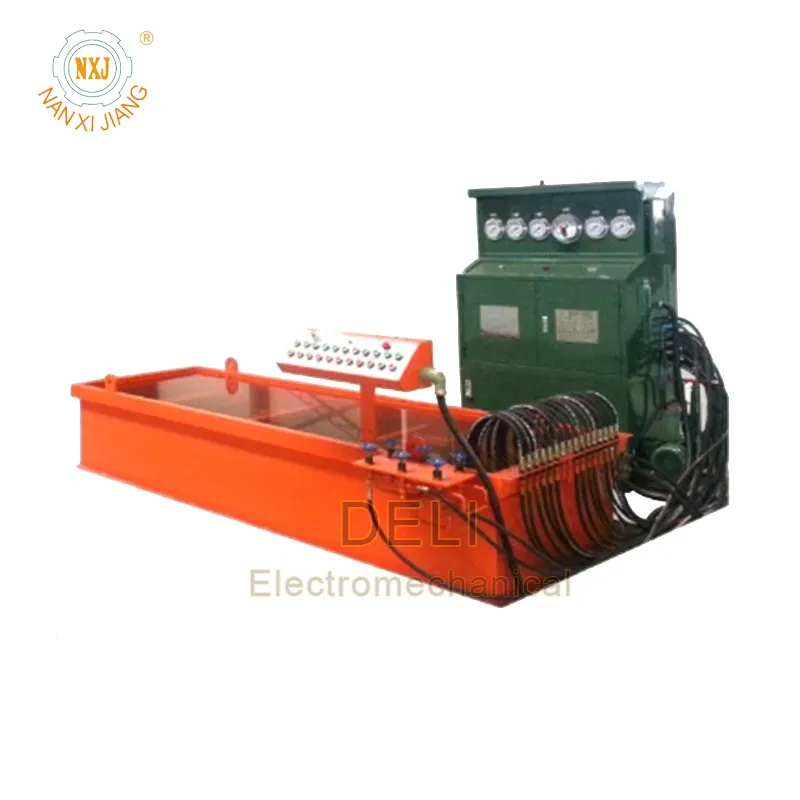

Гидравлический стенд для испытания клапанов серии YFS-ZC
Модель: Серия YFS-ZC
Диапазон испытаний: фланцевые прямоточные клапаны DN15-1000 (1/2″–40″)
Испытательная среда: вода или воздух (газ)
Описание
маркер
Модель: Серия YFS-ZC
Диапазон испытаний: фланцевые прямоточные клапаны DN15-1000 (1/2"–40")
Испытательная среда: вода или воздух (газ)
Краткое описание
Гидравлический испытательный стенд клапанов модели серии YFS-ZC (погружного типа) специально предназначен для проведения испытаний на прочность корпуса и герметичность фланцевых клапанов (стандартных прямоточных шаровых, задвижек, запорных и обратных клапанов).
Вся машина состоит из пяти частей: механической системы, гидравлической системы, электрической системы, погружной системы (водяной бак, гидравлические и электрические компоненты и т.д.) и системы циркуляции испытательной среды (воды). Зажимные губки на левой и правой рабочих плитах могут зажимать и освобождать фланцевые клапаны, подлежащие испытанию, а также перемещаться вперед и назад. Правая рабочая плита может поворачиваться на 90° для проведения испытания на герметичность, а левая подвижная стойка может перемещаться вперед и назад. Рабочий стол может подниматься и опускаться в воде для испытания клапанов. Все зажимные движения управляются и выполняются электрическими компонентами и гидравлическими цилиндрами. Клапаны также испытываются с использованием уплотнительных плит с O-кольцами. Машины могут использоваться для проведения испытаний на прочность корпуса водой и испытаний на герметичность водой или газом низкого давления 0,6–0,7 МПа (воздухом) на фланцевых клапанах. Если требуется испытание клапанов газом (воздухом) более высокого давления на данной машине, меры безопасности или защитные экраны при проведении испытаний должны обеспечиваться заказчиком самостоятельно.
В целом, способ и процесс испытаний аналогичны таковым у машин серии YFS-Z. Для получения технических параметров или диапазона испытаний клапанов вы можете обратиться к подробному описанию машин серии YFS-Z.
