Гидравлический испытательный стенд для клапанов сверхбольшого размера упакован и доставлен в Россию
2026-01-06

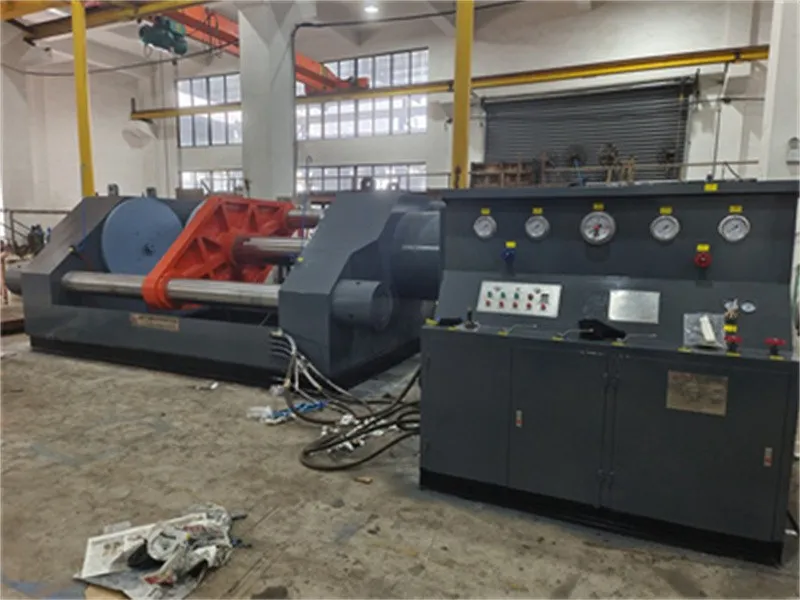

Гидравлический испытательный стенд для клапанов модели YFS-D1200 (сверхбольшого типа) специально разработан и изготовлен для испытаний шаровых клапанов больших размеров, поставляемых российским заказчикам, с номинальным диапазоном размеров DN600-1200 (24”-48”) и номинальным диапазоном давления PN25-PN420 (классы 150-2500). Максимальная сила зажима (реакционная сила) машины достигает 1500 тонн.
Гидравлический испытательный стенд для клапанов серии YFS-D:

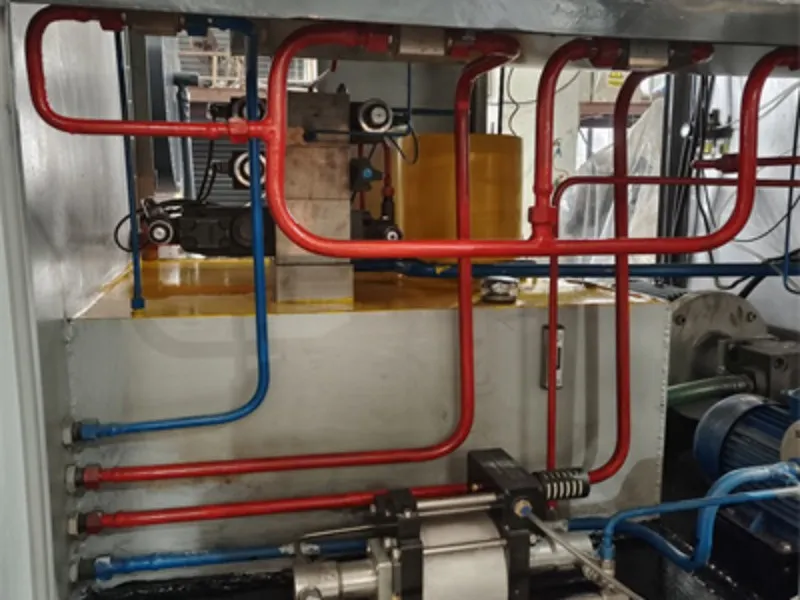

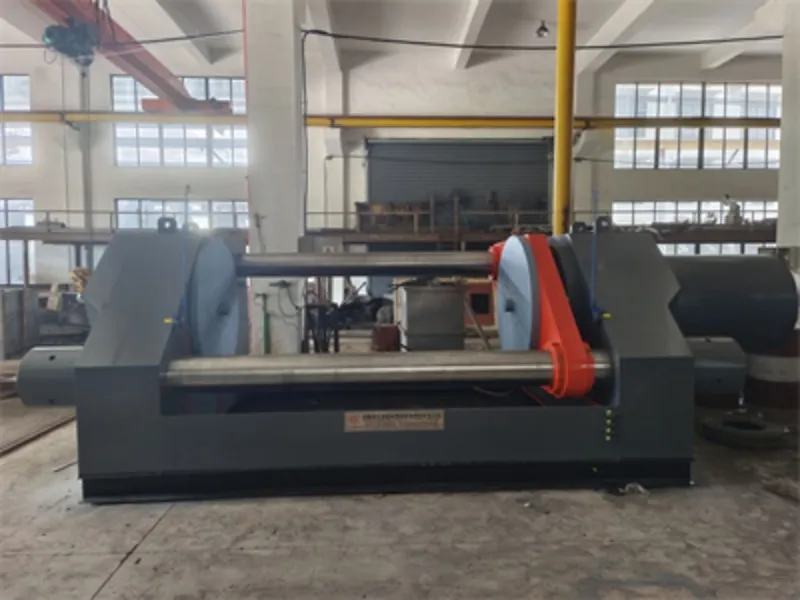

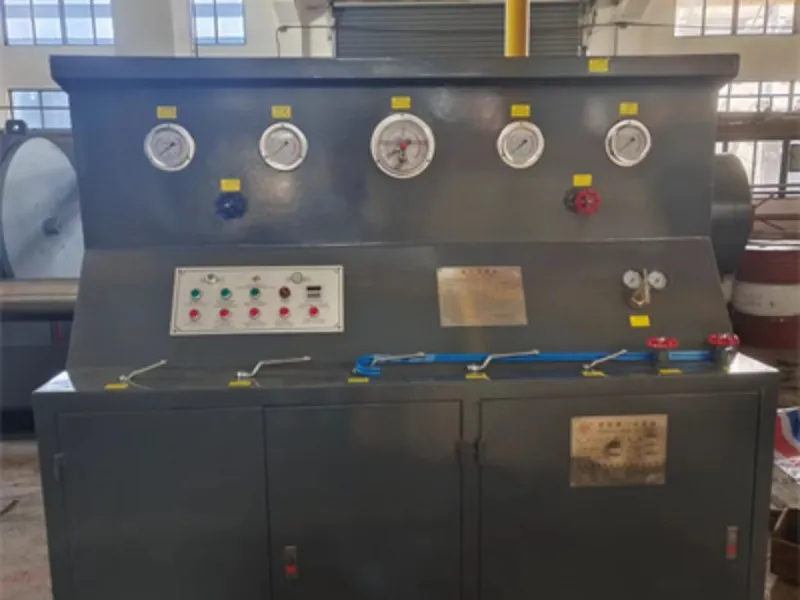

Вся машина состоит из четырех частей: механической системы, гидравлической системы, электрической системы и системы циркуляции испытательной среды (воды). Несущая конструкция машины состоит из упорного масляного цилиндра, двух стяжных балок, четырех гаек для стяжных балок и правой и левой опор. Упорный масляный цилиндр обеспечивает зажим и разжим испытываемых клапанов. Цилиндр с упорным маслом может перемещаться вперед и назад, а его давление можно регулировать. Все зажимные движения контролируются гидравлическими и электрическими компонентами. Машина имеет функцию электрической блокировки для защиты системы зажима при нахождении клапана под давлением испытательной воды, то есть цилиндр с упорным маслом может быть отведен назад только после того, как все давление воды внутри испытываемого клапана будет сброшено. Машина может использоваться для проведения испытаний корпуса под давлением воды и испытаний седла под давлением воды или воздуха низкого давления 6-7 бар на испытываемых клапанах.
