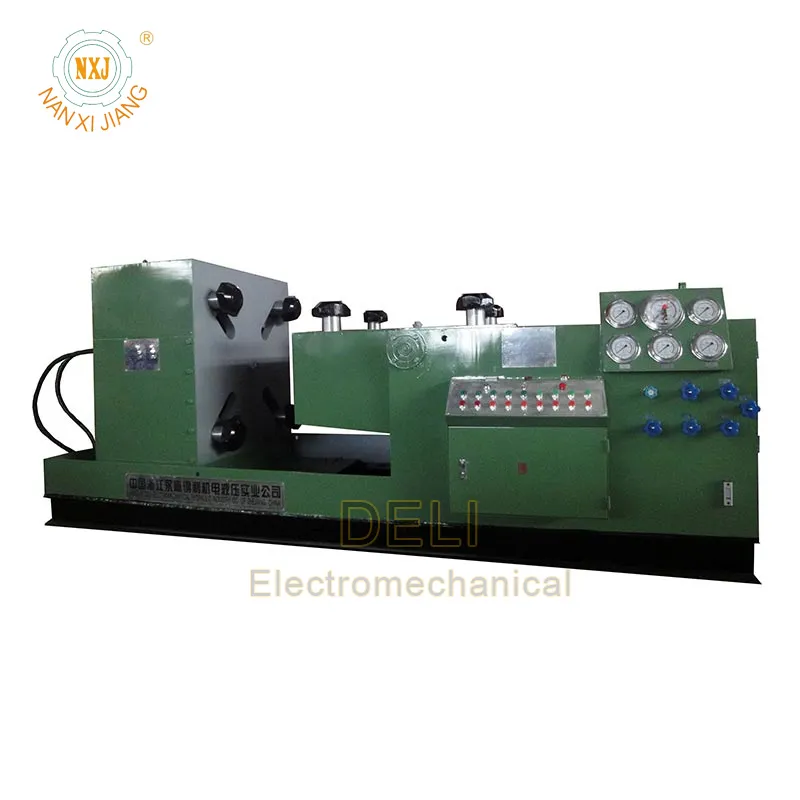

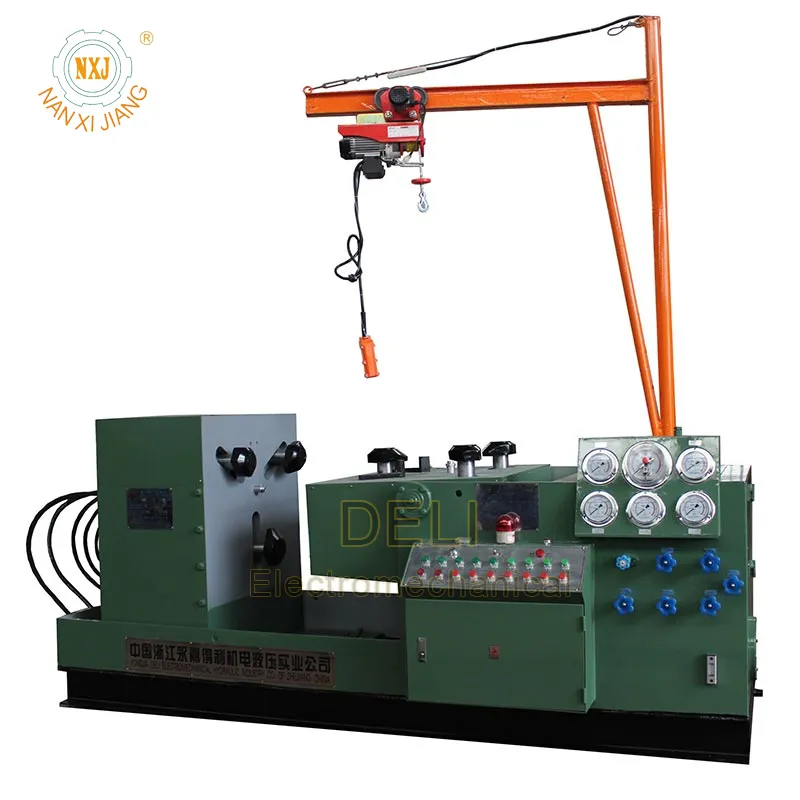

Модель: Серия YFS-Z
Диапазон испытаний: DN15-1000 (1/2″-40″)
Испытательная среда: Вода, воздух или масло
Модель: Серия YFS-Z
Диапазон испытаний: DN15-1000 (1/2"-40")
Испытательная среда: Вода, воздух или масло

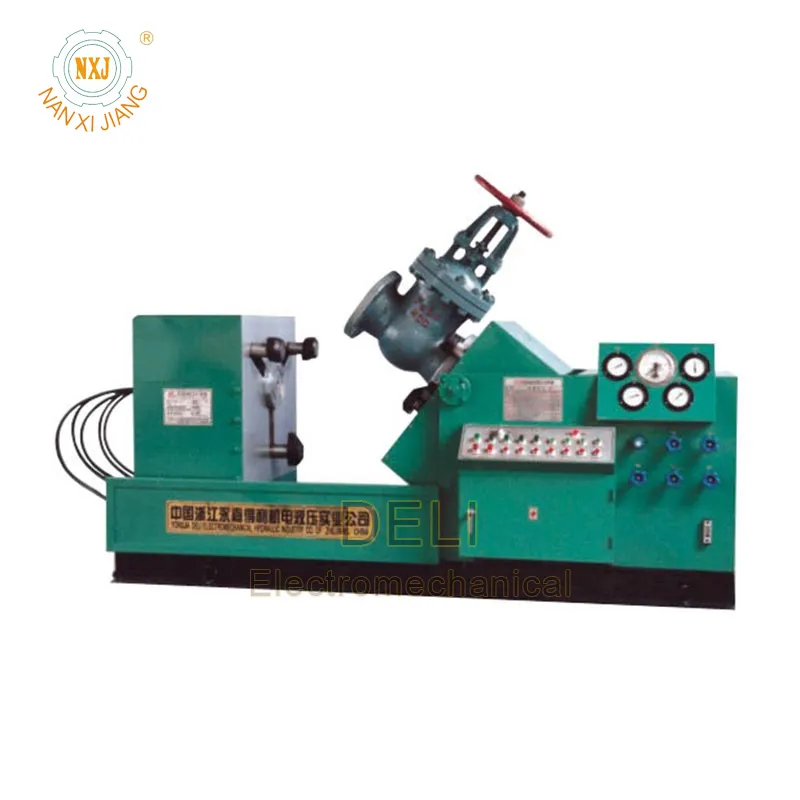

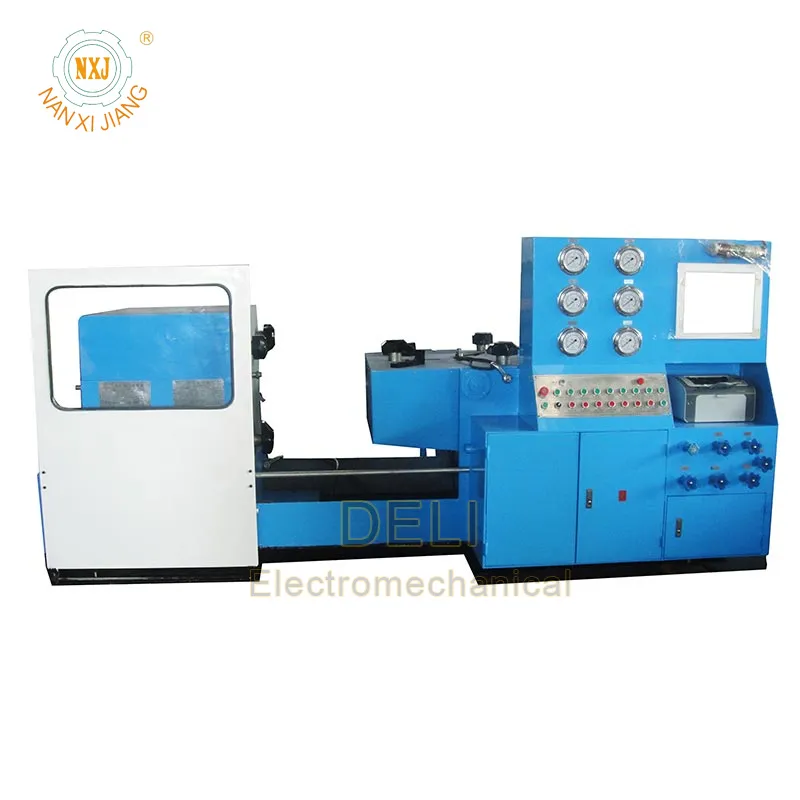

Гидравлические стенды для испытания клапанов серии YFS-Z специально предназначены для тестирования различных фланцевых клапанов, таких как задвижки, шаровые краны, запорные клапаны, обратные клапаны и т. д. Стенды эффективно состоят из четырёх частей: механической системы, гидравлической системы, электрической системы и системы циркуляции испытательной среды. Весь процесс загрузки и зажима испытываемого клапана полностью управляется электрическими и гидравлическими компонентами. В качестве испытательной среды могут использоваться вода, воздух или масло. Максимальное испытательное давление корпуса с жидкостью (водой) составляет 48 МПа. Стенды данной серии обладают следующими характеристиками: рациональная и компактная конструкция, безупречная функциональность, стабильная и надёжная работа, высокая степень автоматизации, передовая технология и др.

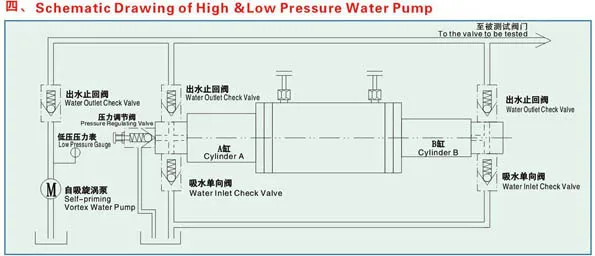

Что особенно важно, стенды данной модели не оказывают внешнего силового воздействия на корпус клапана, поскольку зажимные губки захватывают непосредственно фланец клапана. Левая сторона стенда является подвижной, что позволяет не ограничиваться длиной между торцами испытываемого клапана. При испытании клапана необходимо загрузить испытываемый клапан, зажать фланцы с обеих сторон с достаточным усилием, запустить низконапорный водяной насос для заполнения клапана водой, затем включить высоконапорный водяной насос для повышения давления воды внутри клапана до необходимого испытательного давления для проверки корпуса, после чего проверить, соответствуют ли требованиям корпус клапана, крышка и средний фланец. Другая сторона стенда может быть повернута на 90 градусов для проведения испытания уплотнения с использованием воды или низконапорного воздуха (0,6–0,7 МПа). Способ и процесс испытаний на стендах полностью соответствуют требованиям следующих стандартов: GB/T13927-2008 «Гидравлические испытания промышленных клапанов», JB/T9092-99 «Контроль и испытания клапанов», а также международным стандартам API598, 6A, 6D и др.
Кроме того, машины могут быть специально дополнительно укомплектованы системой управления на базе программируемых логических контроллеров (ПЛК), а также компьютерной системой сбора, хранения, поиска данных испытаний давлением клапанов и печати отчётов с графиками зависимости давления от времени — по специальному запросу заказчика при необходимости. Также по специальному запросу заказчика машины могут быть оснащены электрической талью (максимальная грузоподъёмность: 500 кг) для загрузки клапанов малых размеров, подлежащих испытанию, — особенно для заказчиков, не имеющих кранового оборудования в цеху, или при использовании машин для испытаний клапанов непосредственно на объекте проекта.
| Модель&
Технические характеристики |
Тип | Диапазон испытаний | Расстояние между двумя рабочими пластинами (мм) | Ход и диапазон подъема зажимной губки (мм) | Диаметр и количество зажимных масляных цилиндров | Макс. усилие зажима (т) | Электромотор масляного насоса (6 полюсов) | Габаритные размеры (Д×Ш×В) |
| YFS-Z100 | Унитарный | DN15-100 | 170-700 | 125×52 | φ 80×3 | 30 | 2.2кВт | 1080×2300×1050 |
| YFS-Z200 | Унитарный | DN50-200 | 250-900 | 156×62 | φ 100×3 | 50 | 2.2кВт | 1240×2700×1230 |
| YFS-Z300 | Унитарный | DN80-300 | 300-1150 | 200×75 | φ 140×3 | 90 | 3.0кВт | 1360×3050×1300 |
| YFS-Z400 | Унитарный | DN150-400 | 400-1400 | 200×80 | φ 160×3 | 120 | 3.0кВт | 1580×3350×1400 |
| YFS-Z500 | Унитарный | DN250-500 | 450-1500 | 225×95 | φ 160×4 | 160 | 5.5кВт | 1620×3750×1550 |
| YFS-Z600 | Унитарный | DN300-600 | 450-1500 | 250×95 | φ 200×4 | 250 | 5.5кВт | 1700×3900×1650 |
| YFS-Z800 | Отдельно | DN400-800 | 550-1650 | 320×105 | φ 250×4 | 350 | 5.5кВт | 2900×5000×1950 |
| YFS-Z1000 | Отдельно | DN500-1000 | 650-1800 | 350×105 | φ 220×6 | 450 | 5.5кВт | 3100×5300×2000 |
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | 1500 | ||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 1/2″ | DN15 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 3/4″ | DN20 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 1″ | DN25 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 11/4″ | DN32 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 11/2″ | DN40 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 2 ″ | DN50 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 21/2″ | DN65 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 3 ″ | DN80 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 4″ | DN100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
Примечание: PN обозначает давление в гидроцилиндре при испытании на герметичность; PS обозначает давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5; Испытательное давление на герметичность = Номинальное давление клапана × 1,1.
Модель YFS-Z200
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | 1500 | ||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 2″ | DN50 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 21/2 ″ | DN65 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 3″ | DN80 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 4 ″ | DN100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 5″ | DN125 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 6″ | DN150 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| 8″ | DN200 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
Примечание:
PN — давление в гидроцилиндре при испытании на герметичность уплотнения;
PS — давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;
Испытательное давление на герметичность уплотнения = Номинальное давление клапана × 1,1.
Модель YFS-Z300
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 160 | 20.0 | 250 | 320 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | 1500 | ||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 3″ | DN80 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 4″ | DN100 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 5″ | 0N125 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 6″ | DN150 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 8″ | DN200 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 10″ | DN250 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| 12″ | DN300 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
Примечание:
PN — давление в гидроцилиндре при испытании на герметичность;
PS — давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;
Испытательное давление на герметичность = Номинальное давление клапана × 1,1.
Модель YFS-Z400
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | 25.0 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | |||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 6″ | DN150 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 8″ | DN200 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 10″ | DN250 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 12″ | DN300 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 14″ | DN350 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| 16″ | DN400 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
Примечание:
PN — давление в гидроцилиндре при испытании на герметичность;
PS — давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;
Испытательное давление на герметичность = Номинальное давление клапана × 1,1.
Модель YFS-Z500
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | 25.0 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | |||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 10″ | DN250 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 12″ | DN300 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 14″ | DN350 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 16″ | DN400 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| 18″ | DN450 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| 20″ | DN500 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
Примечание:
PN — давление в гидроцилиндре при испытании на герметичность;
PS — давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;
Испытательное давление на герметичность = Номинальное давление клапана × 1,1.
Модель YFS-Z600
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | |||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 12″ | DN300 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 14″ | DN350 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 16″ | DN400 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 18″ | DN450 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 20″ | DN500 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 24″ | DN600 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
Примечание:
PN — давление в гидроцилиндре при испытании на герметичность;
PS — давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;
Испытательное давление на герметичность = Номинальное давление клапана × 1,1.
Модель YFS-Z800
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | |||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 16″ | DN400 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 18″ | DN450 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 20″ | DN500 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 24″ | DN600 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 28″ | DN700 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
| 32″ | DN800 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
Примечание:
PN — давление в гидроцилиндре при испытании на герметичность;
PS — давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;
Испытательное давление на герметичность = Номинальное давление клапана × 1,1.
Модель YFS-Z1000
| Номинальный диаметр | Номинальное давление МПа/класс | ||||||||||||||||||
| 0.3 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | |||||||||||
| 150 | 300 | 400 | 600 | 900 | |||||||||||||||
| Давление гидравлической станции | |||||||||||||||||||
| в | мм | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS | PN | PS |
| 20″ | DN500 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 24″ | DN600 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 28″ | DN700 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| 32″ | DN800 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 36″ | DN900 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
| 40″ | DN1000 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||
Примечание:
PN — давление в гидроцилиндре при испытании на герметичность;
PS — давление в гидроцилиндре при испытании на прочность корпуса.
Испытательное давление корпуса клапана = Номинальное давление клапана × 1,5;
Испытательное давление на герметичность = Номинальное давление клапана × 1,1.
