Модель: Серия YFS-A
Диапазон испытаний: DN15-300 (1/2″-12″)
Испытательная среда: Воздух или азот
Модель: Серия YFS-A
Диапазон испытаний: DN15-300 (1/2"-12")
Испытательная среда: Воздух или азот

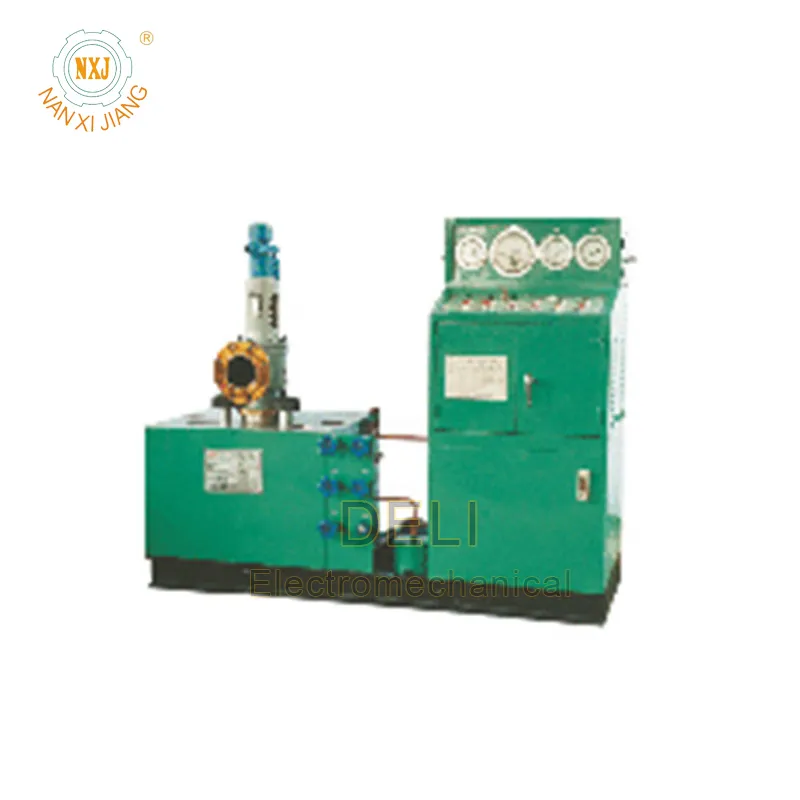

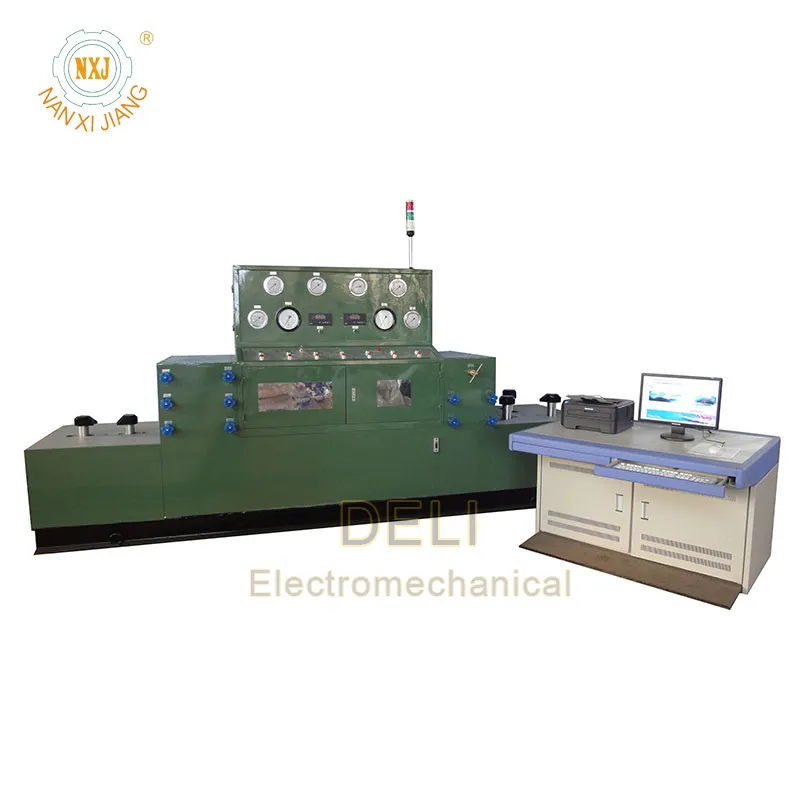

Гидравлические стенды для испытания предохранительных клапанов серии YFS-A предназначены для проведения испытаний на давление срабатывания (открытия) и герметичность предохранительных клапанов. Стенды обладают стабильными характеристиками, полностью укомплектованы оборудованием и просты в управлении. Основное оборудование стенда включает газовый (воздушный) ресивер, прецизионные манометры, тонкий фильтр газа (воздуха), редукционный клапан газа (воздуха) и т. д. Кроме того, все трубопроводы и игольчатые клапаны стенда изготовлены из нержавеющей стали. Для испытаний предохранительных клапанов высокого давления стенд может быть оснащён газовым (воздушным) усилительным насосом, импортированным из США. С использованием данного насоса могут испытываться предохранительные клапаны номинальным давлением до 32,0 МПа. Стенд может быть специально спроектирован и изготовлен в соответствии с особыми требованиями заказчика. При этом меры защиты должны быть предусмотрены заказчиком самостоятельно.
| Модель и спецификация | Структура
Тип |
Диапазон тестирования | Диаметр и количество зажимных масляных цилиндров | Макс. давление газа (МПа) | Макс. усилие зажима (т) | Двигатель масляного насоса | Габаритные размеры (Г×Ш×В) |
| YFS-A100 | Одиночка | DN15-100 | φ 110×2 | 32.0 | 30 | 2.2кВт | 700×2200×1600 |
| YFS-A200 | Одиночка | DN50-200 | φ 100×3 | 20.0 | 50 | 2.2кВт | 750×2300×1600 |
| YFS-A300 | Одиночка | DN60-300 | φ 140×3 | 10.0 | 90 | 3.0кВт | 850×2500×1600 |
| YFS-A100/300 | Комбинированный
Тип |
DN15-100 DN80-300
|
φ 110×2 φ 140×3
|
32.0 10.0
|
30 90
|
3.0кВт | 850×3900×1700 |
Модель YFS-A100
| Номинальный диаметр | Номинальное давление МПа/класс | |||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 | ||
| 150 | 300 | 400 | 600 | 900 | 1500 | |||||
| Давление гидравлической станции | ||||||||||
| в | мм | PN | PN | PN | PN | PN | PN | PN | PN | PN |
| 1/2″ | DN15 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 3/4″ | DN20 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 1″ | DN25 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 11/4″ | DN32 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 11/2″ | DN40 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 2 | DN50 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 21/2″ | DN65 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 3″ | DN80 | ● | ● | ● | ● | ● | ● | ● | ||
| 4″ | DN100 | ● | ● | ● | ● | ● | ||||
Примечание: PN обозначает давление в гидроцилиндре при испытании предохранительного клапана на давление срабатывания (открытия).
Модель YFS-A200
| Номинальный диаметр | Номинальное давление МПа/класс | |||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 | ||
| 150 | 300 | 400 | 600 | 900 | 1500 | |||||
| Давление гидравлической станции | ||||||||||
| в | мм | PN | PN | PN | PN | PN | PN | PN | PN | PN |
| 2″ | DN50 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 21/2″ | DN65 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 3″ | DN80 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 4″ | DN100 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 5″ | DN125 | ● | ● | ● | ● | ● | ● | |||
| 6″ | DN150 | ● | ● | ● | ● | ● | ||||
| 8″ | DN200 | ● | ● | ● | ● | |||||
Примечание: PN обозначает давление в гидроцилиндре при испытании предохранительного клапана на давление срабатывания (открытия).
Модель YFS-A300
| Номинальный диаметр | Номинальное давление МПа/класс | |||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 20.0 | 25.0 | 32.0 | ||
| 150 | 300 | 400 | 600 | 900 | 1500 | |||||
| Давление гидравлической станции | ||||||||||
| в | мм | PN | PN | PN | PN | PN | PN | PN | PN | PN |
| 3″ | DN80 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 4″ | DN100 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 5″ | DN125 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 6″ | DN150 | ● | ● | ● | ● | ● | ● | ● | ● | |
| 8″ | DN200 | ● | ● | ● | ● | ● | ● | |||
| 10″ | DN250 | ● | ● | ● | ● | ● | ||||
| 12″ | DN300 | ● | ● | ● | ● | |||||
