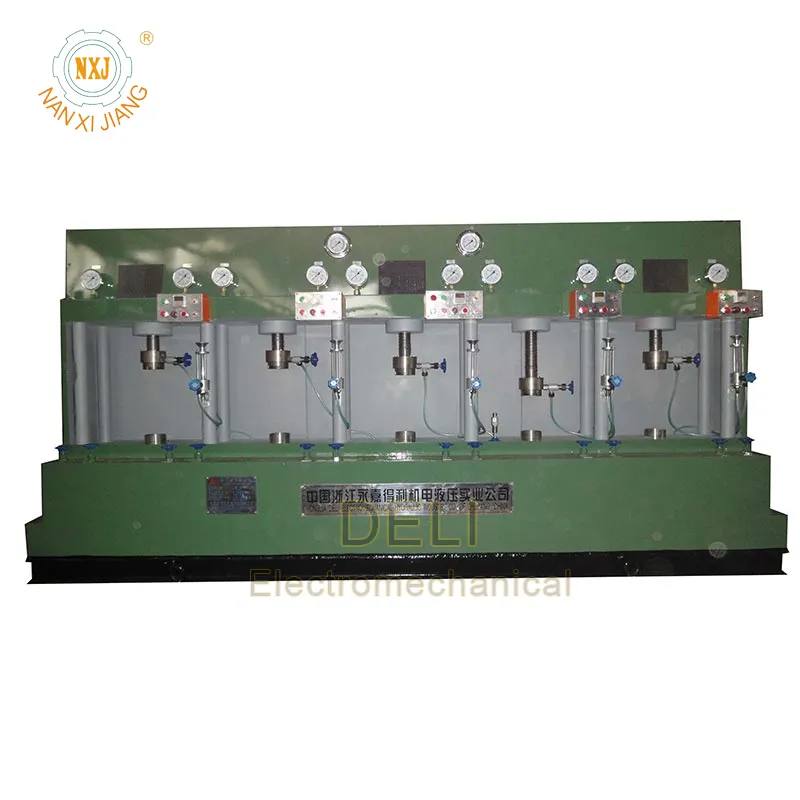

Машина для гидравлических испытаний клапанов модели PZ-50 (винтового и многошпиндельного типа)
Модель: PZ-50 (винтового и многошпиндельного типа)
Диапазон испытаний: DN15-50 (1/2″–2″), до DN50, 42,0 МПа (2″, Класс 2500) — клапаны малого размера и высокого давления с обработанной внутренней поверхностью канала
Описание
маркер
Модель: PZ-50 (винтового и многошпиндельного типа)
Диапазон испытаний: DN15-50 (1/2"–2"), до DN50, 42,0 МПа (2", Класс 2500) — клапаны малого размера и высокого давления с обработанной внутренней поверхностью канала
Испытательная среда: вода, воздух или масло
Краткое описание
Стенды для испытания клапанов серии PZ представляют собой новый тип испытательного оборудования, являющийся запатентованным продуктом, разработанным нашей компанией и специально предназначенным для испытания клапанов методом внутреннего уплотнения. Машина состоит из основных компонентов, таких как электродвигатели, упорные винты, медные передаточные гайки, тяговые штанги и т.д. В качестве приводов используются частотный электродвигатель и редуктор для приведения в движение передаточных гаек и обеспечения поступательного и обратного перемещения винта. Практическое преимущество машины заключается в возможности проведения как испытания на прочность корпуса, так и испытания на герметичность после однократного зажима, что делает процесс испытания клапанов удобным и быстрым. При проведении испытаний клапанов внутренние уплотнительные плиты и внутренний диаметр клапанов подогнаны по допуску, что обеспечивает качественное уплотнение и исключает воздействие внешних сил на испытываемые клапаны. По специальному запросу заказчика стенды данного типа могут быть изготовлены с 2–6 рабочими позициями.
Кроме того, стенды данного типа оснащены 7-дюймовой сенсорной панелью управления на базе ПЛК для контроля крутящего момента и скорости движения упорного винта вперёд и назад. Система управления ПЛК для перемещения упорного винта специально настроена так, чтобы винт перемещался вперёд с малым крутящим моментом, а назад — с большим крутящим моментом. Также предусмотрена блокировка безопасности между движением винта назад и наличием испытательной среды (воды) внутри испытываемого клапана. То есть винт может быть перемещён назад только после сброса давления воды в испытываемом клапане, что обеспечивает безопасность оператора в случае ошибочных действий. Кроме того, система записи и печати данных испытаний клапанов давлением позволяет фиксировать результаты испытаний, а при необходимости — проверять данные и распечатывать отчёт с графиком зависимости давления от времени.
