Крупногабаритный испытательный стенд, работающий на Тайване
2025-12-25

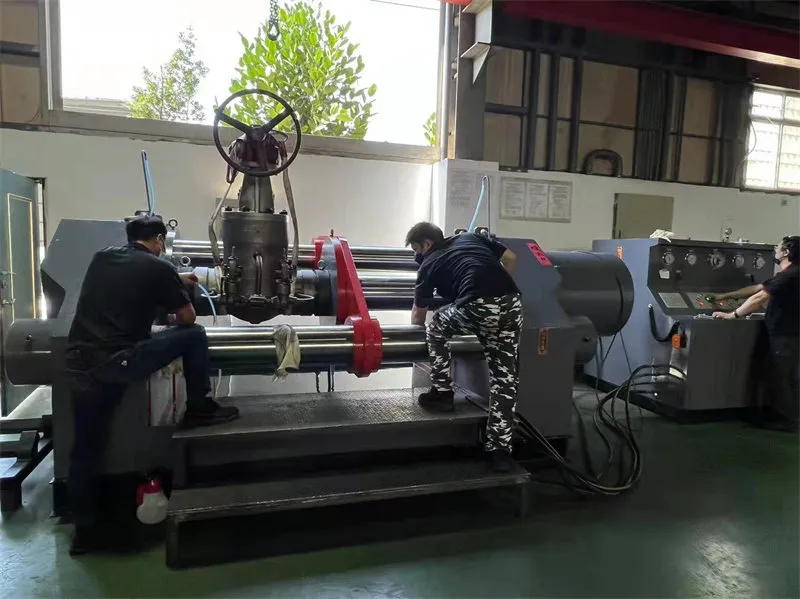

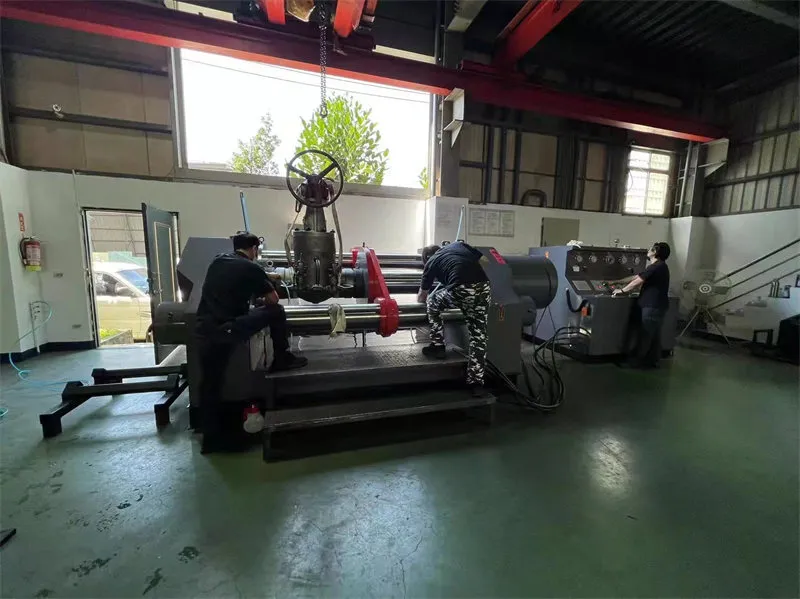

Гидравлический испытательный стенд для клапанов модели YFS-D750 (горизонтальный и крупногабаритный):
Стенд специально разработан и изготовлен для тайваньского заказчика для испытания фланцевых и сварных клапанов высокого давления (шаровых, задвижных, вентильных и обратных) с диапазоном размеров DN200-750 (8”-30”) и номинальным диапазоном давления Class150-2500 (PN25-PN420).
Гидравлические испытательные стенды для клапанов серии YFS-D:
Вся машина состоит из четырех частей, а именно: механической системы, гидравлической системы, электрической системы и системы циркуляции испытательной среды (воды). Несущая конструкция машины состоит из упорного масляного цилиндра, двух стяжных балок, четырех гаек для стяжных балок и правой и левой опор. Упорный масляный цилиндр позволяет зажимать и разжимать испытательные клапаны. Гидравлические и электрические компоненты. Машина оснащена функцией электрической блокировки для защиты системы зажима при нахождении клапана под давлением испытательной воды, то есть, цилиндр с упорным маслом может быть отведен назад только после того, как все давление воды внутри испытываемого клапана будет сброшено. Машина может использоваться для проведения испытаний корпуса под давлением воды и испытаний седла под давлением воды или под давлением воздуха низкого давления 6-7 бар на испытываемых клапанах.
