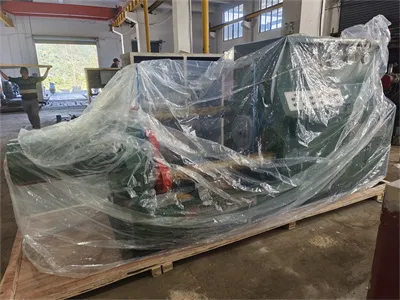

Стенд для испытания клапанов был упакован и отправлен в Индонезию
2026-01-08

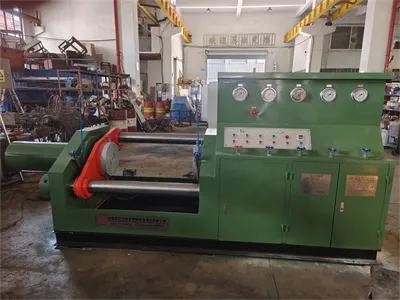

Гидравлический испытательный стенд для клапанов модели YFS-D300 специально разработан и изготовлен для испытаний шаровых клапанов больших размеров, поставляемых российским заказчикам, с номинальным диапазоном размеров DN50-300 (2”-12”) и номинальным диапазоном давления PN25-PN250 (класс 150-класс 1500). Максимальная сила зажима (реакция) составляет 150 тонн.
Гидравлический испытательный стенд для клапанов серии YFS-D:

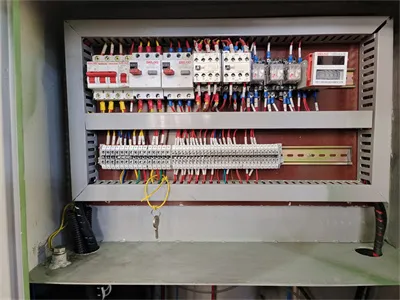

Вся машина состоит из четырех частей, а именно: механической системы, гидравлической системы, электрической системы и системы циркуляции испытательной среды (воды). Несущая конструкция машины состоит из упорного масляного цилиндра, двух стяжных балок, четырех гаек для стяжных балок и правой и левой опор. Упорный масляный цилиндр обеспечивает зажим и разжим испытываемых клапанов. Машина оснащена функцией электрической блокировки для защиты системы зажима при нахождении клапана под давлением испытательной воды, то есть, цилиндр с упорным маслом может быть отведен назад только после того, как все давление воды внутри испытываемого клапана будет сброшено. Машина может использоваться для проведения испытаний корпуса под давлением воды и испытаний седла под давлением воды или под давлением воздуха низкого давления 6-7 бар на испытываемых клапанах.
